Oben und Unten:

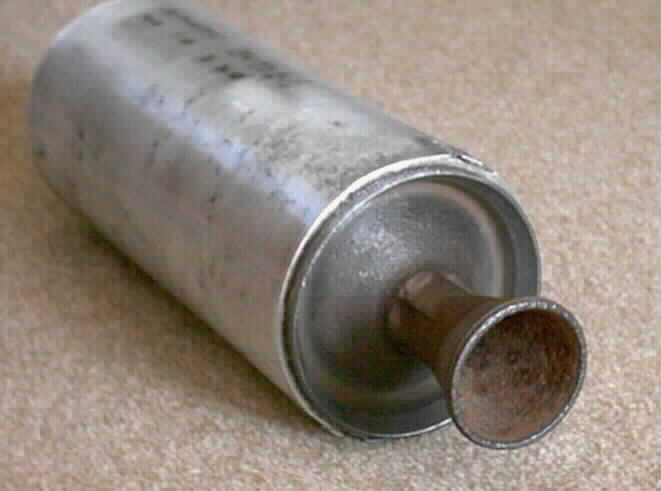

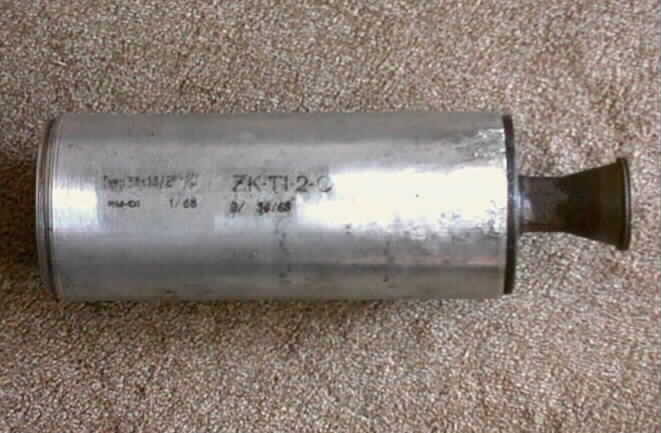

Feststoff-Raketenmotor einer z. Zt. noch unbekannten ( wahrscheinlich militärischen ) Rakete.

Länge: ca. 290 mm, Durchmesser: ca. 117 mm

Länge der Düse: ca. 70 mm, größter Durchmesser der Düse: ca. 90 mm

Oben und Unten:

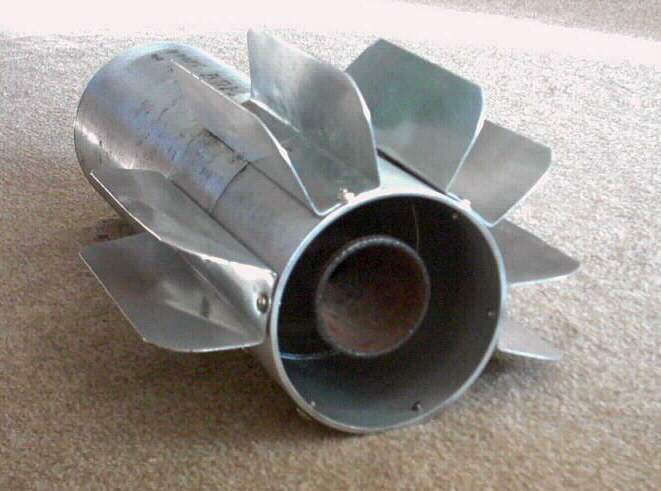

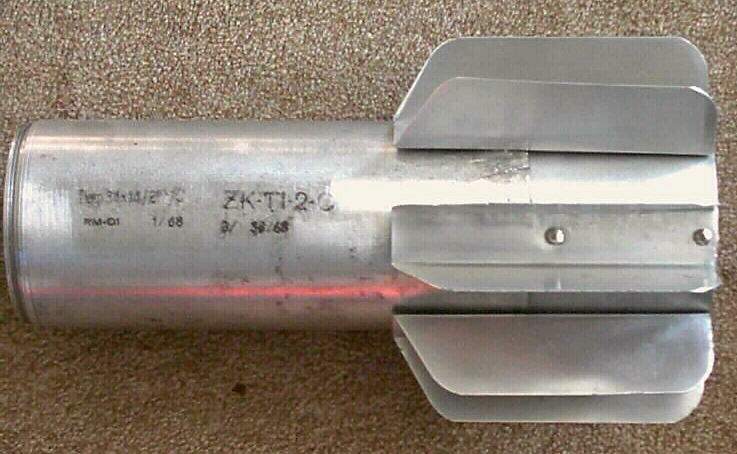

Der Raketenmotor mit montierter Leitwerkssektion. Leider fehlt ein Leitwerk, ein weiteres wurde als
Vorlage zur Anfertigung eines Ersatzleitwerks entfernt

Länge in dieser Konfiguration: ca. 380 mm, Durchmesser über alles: ca. 220 mm.

Links

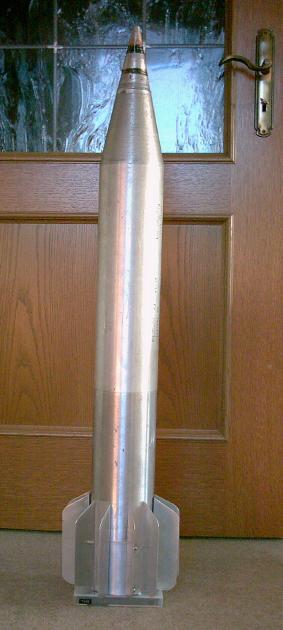

Die komplette Rakete mit montiertem Booster und jetzt
vollständiger Leitwerkssektion.


Länge in dieser Konfiguration: ca. 1000 mm.
Durchmesser: ca. 117 mm.
Durchmesser Leitwerk: ca. 220 mm.

Unten

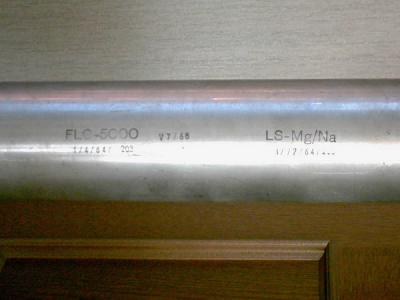

Die Beschriftung auf dem Raketenkörper
(  zum Vergrößern bitte auf das Bild klicken )
